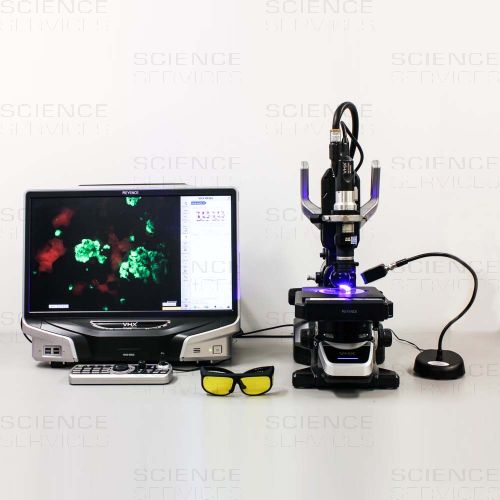

NIGHTSEA Fluoreszenz-Adapter für Keyence VHX Serie für Z500, diverse Wellenlängen

Das NIGHTSEA™ Fluoreszenz-Adaptersystem erweitert die Keyence VHX-Serie und ermöglicht eine vielseitige Nutzung der Fluoreszenztechnologie. Es wird zunehmend von Keyence-Nutzern für zahlreiche Anwendungen erfolgreich eingesetzt und ist für verschiedene Anregungs- und Emissionswellenlängen verfügbar.

Das NIGHTSEA Fluoreszenz-Adaptersystem für das VH-Z500 Objektiv umfasst:

• LED-Lichtkopf mit Anregungsfilter
• Einfach zu installierender Schlitz-Emissionsfilter
• Emissionsfilter-Brille
• Dimmbarer Schwanenhals-LED-Sockel (Stromversorgung: 120/240VAC - 50/60Hz, mit integriertem Steckersatz)
• Adapter und Verbindungskabel zur Montage des LED-Lichtkopfs am faseroptischen Eingang des VH-Z500 Objektivs für eine verbesserte Lichtleistung bei hoher Vergrößerung
• Softcase zur Aufbewahrung

Filtersätze sind für die folgenden Wellenlängen erhältlich:

Dimmbarer Schwanenhals-Sockel mit LED-Lichtkopf
Die Beleuchtungsintensität kann mit einem am Sockel des Schwanenhalses angebrachten Drehknopf eingestellt werden. Der LED-Lichtkopf ist mit einem BNC-Bajonettestecker ausgestattet, der an die BNC-Buchse am Ende des Schwanenhalses angebracht und schnell ausgetauscht werden kann.

Schlitz-Emissionsfilter
Der Schlitz-Emissionsfilter wird in den vorhandenen Analysator-Schlitz des VH-Z500 Objektivs eingesetzt. Aufgrund der Größe der Objektive und des geringen Arbeitsabstands bei hohen Vergrößerungen ist der Ring-Emissionsfilter für diese Anwendung nicht geeignet.

Emissionsfilter-Brille
Die Filterbrillen sind spektral auf den jeweiligen Emissionsfilter abgestimmt. Sie schützen die Augen vor dem intensiven Anregungslicht und sind gleichzeitig zum Beobachten der Fluoreszenz mit dem bloßen Auge geeignet.

Leistungserwartungen
Die Mikroskope der Keyence VHX-Serie sind ursprünglich nicht für Fluoreszenzaufnahmen konzipiert. Das NIGHTSEA Adaptersystem stattet das Mikroskop jedoch mit der Fähigkeit aus, Fluoreszenzaufnahmen zu machen, was für eine wachsende Zahl von Anwendern als äußerst wertvoll erachtet wird und den Einsatzbereich der Keyence VHX-Serie erheblich erweitert. Allerdings ersetzt es kein spezialisiertes Fluoreszenzmikroskop.

Verbesserte Leistung und Einschränkungen mit dem VH-Z500 Objektiv

Das VH-Z500 Objektiv erzielt eine verbesserte Leistung bei Fluoreszenzanwendungen, indem das Anregungslicht über einen Adapter direkt in den faseroptischen Eingang des Objektivs eingekoppelt wird. Im Vergleich zur lateralen Beleuchtung entsteht so ein fokussierter Anregungslichtkegel mit höherer Lichtintensität.

Alternativen zur Anregung mit UV-Licht:
Viele fluoreszierende Materialien, die in industriellen Anwendungen genutzt werden, wie Farbstoffe und Epoxidharze zum Hervorheben von Rissen und Abgrenzungen oder für dünne Betonproben, fluoreszieren auch sehr gut bei Royalblau-Anregung. Beschichtungen auf Leiterplatten hingegen fluoreszieren bei Violett-Anregung gut.

Einschränkungen für biologische Anwendungen:
Der NIGHTSEA Fluoreszenzadapter für Keyence-Mikroskope ist möglicherweise nicht optimal für die Abbildung biologischer Objekte bei hoher Vergrößerung geeignet. Die Keyence VHX-Kamera und Optik sind nicht für lichtschwache Aufnahmen wie Fluoreszenzmessungen ausgelegt. Zudem entstehen durch die Einkopplung des Lichts in das System Verluste in der Anregungsintensität. Darüber hinaus weisen biologische Fluorophore tendenziell eine geringere Helligkeit auf als synthetische Farbstoffe. Für biologische Anwendungen müssen daher möglicherweise höhere Bildverstärkungseinstellungen verwendet werden als bei Standard-Weißlichtaufnahmen
