NIGHTSEA Industrie Kit 3 Wellenlängen (UV, VI, RB) für Keyence VHX-Serie, diverse Ausführungen

Die NIGHTSEA Industrie Kits enthalten 3 Anregungswellenlängen und sind für folgende Objektive der Keyence VHX-Serie verfügbar: VH-Z00, VH-Z20, VH-Z50, VH-Z100, VH-ZST, VHX-7100 FI Head.

Je nach Objektivtyp werden Schlitz-Emissionsfilter (VH-Z100, VH-ZST, VHX-7100 FI Head) oder Ring-Emissionsfilter (VH-Z00, VH-Z20, VH-Z50) verwendet. Für das VH-ZST Objektiv wurde zudem ein Adapter entwickelt, der die direkte Einkopplung des Anregungslichts in den Lichtleiter des Objektivs ermöglicht. Kits enthalten Anregungslichtquellen und Filter für die Wellenlängen UV, Violett und Royalblau und sind in verschiedenen Konfigurationen verfügbar.

Auch verfügbar für Objektive VH-E20 und -E100 des VHX-7100 integrierten Kamerakopf (FI Head).

Ab 3.545,50 € 4.219,15 €

Artikel für gruppiertes Produkt
Artikelname Menge
NIGHTSEA Industrie Kit (UV, VI, RB) für Keyence VHX-7100 Fully Integrated Head, E20, E100

ESFA-KFI-IND

5.685,10 € 6.765,27 €
NIGHTSEA Industrie Kit (UV, VI, RB) für Keyence VHX-Serie für ZST, Z100, Z50, Z20, Z00

ESFA-KZ2-IND

6.082,40 € 7.238,06 €
NIGHTSEA Industrie Kit (UV, VI, RB) für Keyence VHX-Serie für ZST, Z100

ESFA-KZST-IND

5.501,70 € 6.547,02 €
NIGHTSEA Industrie Kit (UV, VI, RB) für Keyence VHX-Serie für Z100

ESFA-KZ100-IND

5.318,30 € 6.328,78 €
NIGHTSEA Industrie Kit (UV, VI, RB) für Keyence VHX-Serie für Z50, Z20, Z00

ESFA-KZB-IND

3.545,50 € 4.219,15 €

Produktdetails

Beschreibung

Das vielseitige Kit für Keyence-VHX Mikroskope enthält die, für Industrieanwendungen, meist verwendeten Anregungswellenlängen und unterstützt, je nach Konfiguration, die gängigsten Keyence VHX-Objektive.

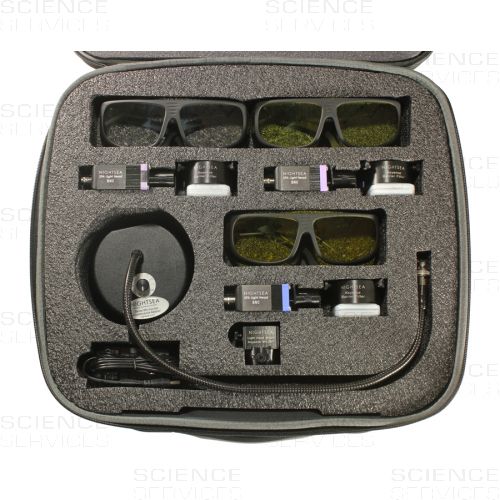

Die Industrie-Kits enthalten:

  • Drei Anregungslichtquellen - Ultraviolett (UV), Violett (VI) und Königsblau (RB)
  • Drei Emissionsfilterwellenlängen - Schlitzfilter-Satz für ZST, Z100, VHX-7100; Ringfilter-Satz für Z00, Z20 und Z50 (je nach Konfiguration)
  • Passende Schutzbrillen für jede Anregungswellenlänge
  • Zubehör für die Montage des LED-Lichtkopfs am faseroptischen Eingang des VH-ZST Objektivs für verbesserte Lichtleistung bei starker Vergrößerung (je nach Konfiguration)
  • Dimmbarer Schwanenhals-LED-Sockel (Stromversorgung: 120/240VAC - 50/60Hz, mit int. Steckersatz)
  • Softcase zur Aufbewahrung



Filtersatz Anregung Emission
UV 360-380nm 415 nm LP
VI - Violett 400-415nm 450nm LP
RB - Royalblau 440-460nm 500nm LP



Warum für Industrieanwendungen drei Anregungswellenlängen empfohlen werden:

Zahlreiche Kundenfeedbacks bestätigen, dass für Industrieanwendung die Kombination der Wellenlängen-Sets UV, Violett- und Royalblau (UV, VI, RB) einen großen Fluoreszenz-Bereich abdeckt. In der Industrie wird Fluoreszenz häufig mit UV-Anregung gleichgesetzt und daher am häufigsten angefragt. Jedoch wurde bei vielen Anwendungen festgestellt, dass die Anregung mit violettem oder blauem Licht zu besseren Fluoreszenzergebnissen führen kann, teilweise sogar bei Materialien, für die UV-Anregung als Standard angegeben wird.

Anwendungsbeispiele:

  • Aufnahmen von Beton-Dünnschnitten mit Fluoreszenzfarbstoff angefärbt: Der Farbstoffhersteller empfiehlt UV-Anregung, und diese Anregung hat auch zu guten Ergebnissen geführt. Es hat sich jedoch gezeigt, dass Royal Blau-Anregung eine deutlich hellere Fluoreszenz erzeugte.
  • Epoxidharz mit Fluoreszenzfarbstoff versetzt mit UV-Anregung, um Oberflächenrisse einer Probe zu analysieren. Royalblau-Anregung ergab eine hellere Fluoreszenz.
  • Eine Materialprobe eines Kunden, die im UV-Bereich fluoresziert, wurde zur Prüfung eingeschickt. Ziel war die Verteilung nicht fluoreszierender Partikel in einer fluoreszierenden Matrix zu ermitteln. Sowohl UV- als auch Royalblau-Anregung führten zu guten Fluoreszenzergebnissen. Jedoch wurde durch Violett-Anregung der beste Bildkontrast erzielt.

Durch die direkte Einkopplung des Anregungslichts am faseroptischen Anschluss des VH-ZST Objektivs wird eine verbesserte Leistung erzielt. Jedoch ist die Lichtausbeute bei der Übertragung über den Lichtleiter von UV-Licht nicht optimal. In vielen Fällen, zum Beispiel zur Prüfung von Schutzlacken, ist daher Violett-Anregung eine hervorragende Alternative zu UV.

Das Industrie-Kit mit drei Wellenlängen bietet daher die größten Erfolgschancen und erweitert Keyence VHX-Mikroskope zu einem mit einem vielseitig anwendbaren Fluoreszenzmikroskop.

Leistungserwartungen
Die Mikroskope der Keyence VHX-Serie sind nicht für Fluoreszenz-Aufnahmen ausgelegt. Das NIGHTSEA Adaptersystem rüstet das System mit der Fähigkeit für Fluoreszenzaufnahmen auf, die sich für eine wachsende Anzahl von Anwendern als sehr wertvoll erweist und den Anwendungsbereich der Keyence VHX-Serie erweitert. Es ersetzt allerdings kein Fluoreszenzmikroskop.

Verbesserte Leistung mit dem VH-ZST
Bei höheren Vergrößerungen (200 - 2000x) erreicht das VH-ZST-Objektiv eine verbesserte Leistung bei Fluoreszenzanwendungen, indem das Anregungslicht mittels eines Adapters direkt über den faseroptischen Eingang des VH-ZST Objektivs eingekoppelt wird. Dadurch entsteht im Vergleich zur seitlichen Beleuchtung ein stärker fokussierter Anregungslichtkegel mit höherer Lichtintensität.

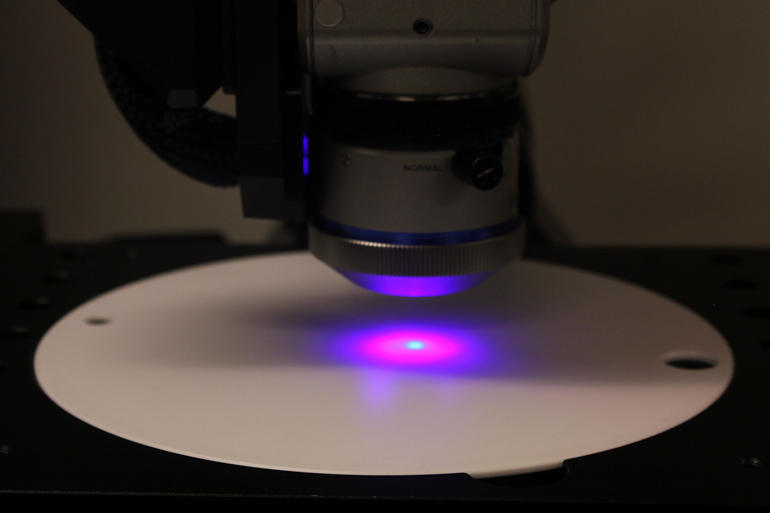

1.) Fokussierte Fluoreszenzanregungs-Punkt mit dem VH-ZST Objektiv mit großer Vergrößerung

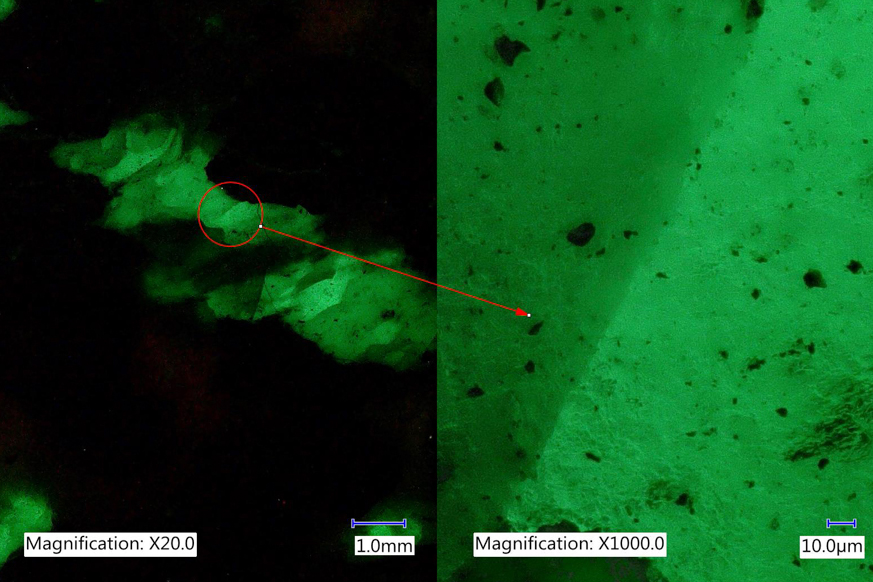

2.) Fluoreszentes Mineral (willemite) bei 20x und 1000x, VH-ZST Objektiv, Royalblau Anregung

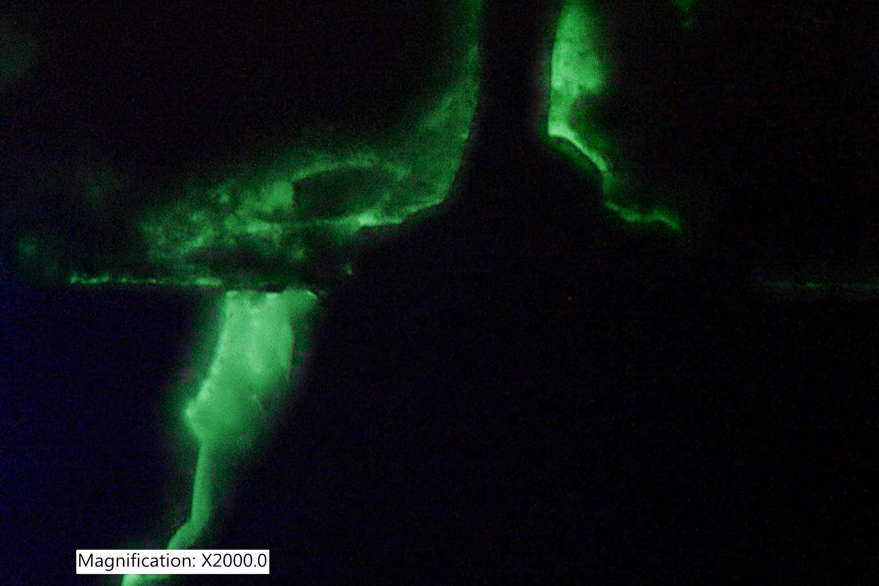

3.) Fehleranalyse von eletronischen Bauteilen, 2000x, VH-ZST Objektiv, Royalblau Anregung



Verwendung mit dem VHX-7100 Fully Integrated Head
Der Nightsea Fluoreszenz Adapter kann für die Objektive E20 und E100 verwendet werden. Die Fluoreszenzanregung erfolgt seitlich über die Schwanenhals-Lampe. Für die Objektive E500 und E2500 können aufgrund des geringen Arbeitsabstands nicht verwendet werden.

Falls Sie Fragen zur Ihrer Anwendung haben, stehen wir Ihnen gerne telefonisch oder per E-Mail zur Verfügung.





Weitere Informationen

Weitere Informationen
Anwendung
LM
Verwendung mit
Keyence VHX-Serie
Verpackungseinheit Kit
Hersteller
NIGHTSEA
