TEM Grids, Parallelstege, 4 Quadranten, verschiedene Materialien

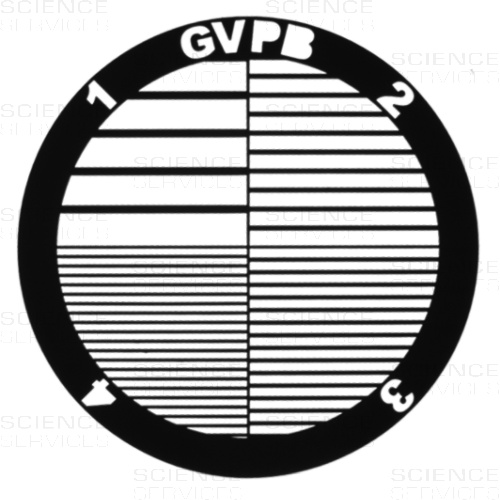

Diese TEM Grids von Gilder mit Parallelstegen besitzen 4 Quadranten, unterschiedlicher Linienanzahl, die durch zinnenförmige Stäbe voneinander getrennt sind. Abhängig von der Probendicke können z.B. Bereiche mit geringerer Linienanzahl für Aufnahmen mit geringerer Vergrößerung verwendet werden. Die Grids sind erhältlich aus Kupfer, Nickel und Gold.
Beschreibung
Grid Specifications, Type GVPB
| Quadrant | 1 | 2 | 3 | 4 |
| Lines/Inch | ~ 100 | ~ 200 | ~ 300 | ~ 400 |
| Pitch (± 0.5 µ) | ~ 250 µm | ~ 120 µm | ~ 83 µm | ~ 62 µm |
| Bar Width | ~ 65 µm | ~ 45 µm | ~ 40 µm | ~ 35 µm |
| Hole Width | ~ 185 µm | ~ 80 µm | ~ 43 µm | ~ 27 µm |
Weitere Informationen
| Meshgröße |
variable Mesh
|
|---|---|
| Mesh Typ |
parallel Stege
|
