Trägerfilme & Filmmaterialien
Durchgängige Trägerfilme
Trägerfilme auf Grids werden anhand der gewünschten Stabilität ausgewählt. Ein Faktor ist hierbei die Dicke des Films: Je dicker der Film desto stabiler. Allerdings ergeben sich bei dickeren Filmen auch unerwünschte Elektronen-Überlagerungen. Kombinationen verschiedener Filme (z.B. Formvar/Karbon) ergeben die höchste Stabilität.
Formvar
Grids, die dünn mit reinem Formvar-Harz befilmt sind, sind erhältlich in 4 Dicken:
- Ultra-Dünn (UL): 5-6nm
- Standard: etwa 10nm
- Dick (TH): 15-20nm
- Extra-Dick (ET): 25-50nm
Formvar/Karbon
Formvar-befilmte Grids, die zusätzlich mit einem aufgedampften Karbonfilm stabilisiert sind. Diese Grids sind eine ausgezeichnete Auflage für sämtliche Proben, speziell aber für Ultradünnschnitte. Erhältliche Dicken sind 5-50nm Formvar und 1-30nm Karbon. Mehr Informationen siehe Tabelle:
Karbon
Einseitig befilmte Grids mit einer reinen Karbon-Schicht in Dicken von 3-30nm. Reine Karbonfilme sind mechanisch nicht so stabil wie z.B. Formvarfilme, zeigen andererseits aber bessere Strom- und Hitzeleitfähigkeit im Elektronenstrahl.
Erhältliche Filmdicken:
- Ultra-Dünn (UL): 3-4nm
- Standard: etwa 5-6nm
- Dick (TH): 10nm
- Extra-Dick (ET): 20-30nm
Löchrige Trägerfilme / Trägerfilme mit unregelmäßigen Löchern
Lacey Carbon
Das Lacey Carbon-Muster zeichnet sich durch einen Karbonfilm aus, der einem gewebten Netz (engl. “lacey “= wie Spitze) mit Löchern unterschiedlichster Größe gleicht. Es bietet Stabilität, stört aber nicht bei der Untersuchung der Probe.
Holey Carbon
Holey Carbon-befilmte Grids verfügen über einen dünnen Karbon-Film mit vielen unterschiedlich großen Löchern.
Löchrige Trägerfilme / Trägerfilme mit regelmäßigen Löchern
C-flat ™, Au-flat™ und CD-flat™
C-flat™, Au-flat™ und CD-flat™ TEM-Grids (bisher hergestellt von Protochips™, jetzt von EMS Diasum) sind ultradünne, löchrige, mit einer Goldlegierung oder Karbon/Kohlenstoff beschichtete Netzchen für (Kryo-)TEM. Sie werden ohne Kunststoffe hergestellt und sind somit sofort rückstandsfrei verwendbar. Artefakte wie überschüssiger Kohlenstoff oder vorstehende Kanten um die Löcher werden vermieden.

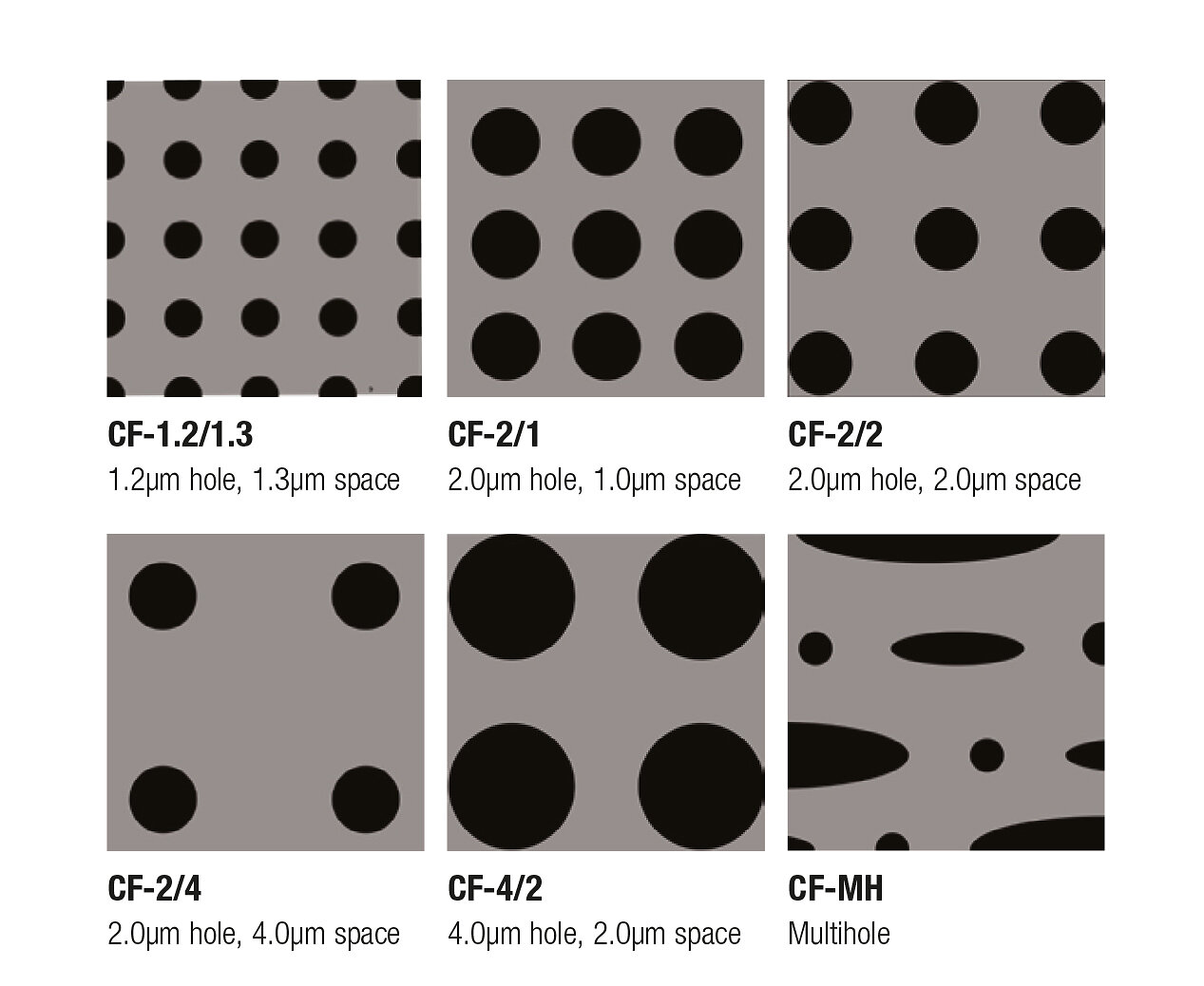

Alle Produkte der C-flat™-Familie werden durch 4 Parameter bestimmt: den Lochdurchmesser sowie den Abstand zwischen den Löchern im Karbon-/Gold-Film, und das Material sowie die Mesh-Größe des Netzchens.
Quantifoil®
Quantifoil® Grids sind Netzchen mit einem perforierten Trägerfilm (erhältlich in Karbon oder Plastik, sowie mit zusätzlichem SiO2- oder ultradünnem Karbon-Film) mit definierter Form (rund/eckig), Größe und Anordnung der Löcher.
Als Standarddicke bieten wir 10-12nm an und als Trägerschicht Kupfer, Nickel oder Gold. Quantifoil® werden aufgrund ihrer hohen Qualität nicht nur generell für die Elektronenmikroskopie, sondern auch für die LEEPS (low-energy electron point source) -Mikroskopie und die automatisierte TEM verwendet.
Quantifoil® Grids sind Netzchen mit einem perforierten Trägerfilm (erhältlich in Karbon oder Plastik, sowie mit zusätzlichem SiO2- oder ultradünnem Karbon-Film) mit definierter Form (rund/eckig), Größe und Anordnung der Löcher.
Als Standarddicke bieten wir 10-12nm an und als Trägerschicht Kupfer, Nickel oder Gold. Quantifoil® werden aufgrund ihrer hohen Qualität nicht nur generell für die Elektronenmikroskopie, sondern auch für die LEEPS (low-energy electron point source) -Mikroskopie und die automatisierte TEM verwendet.
